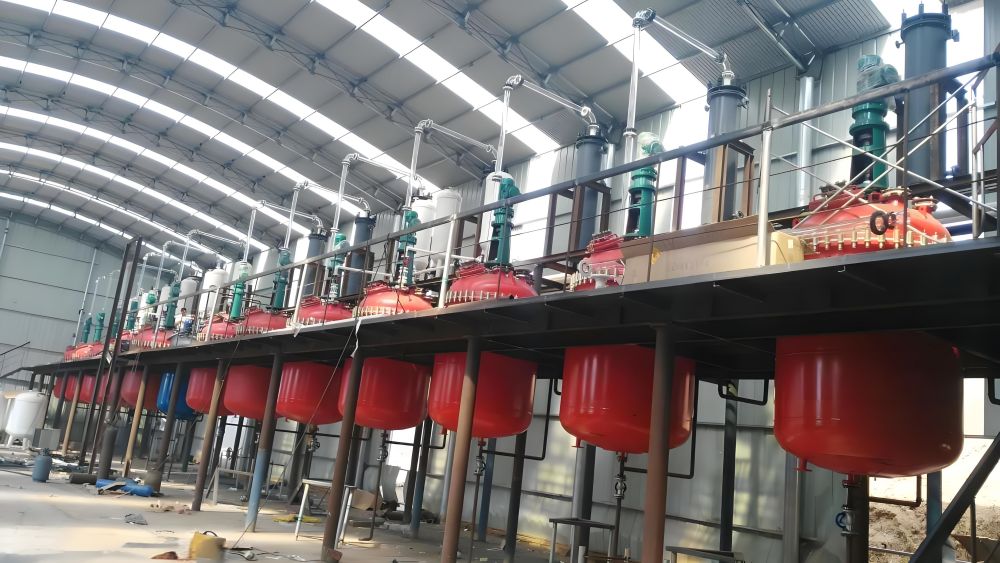

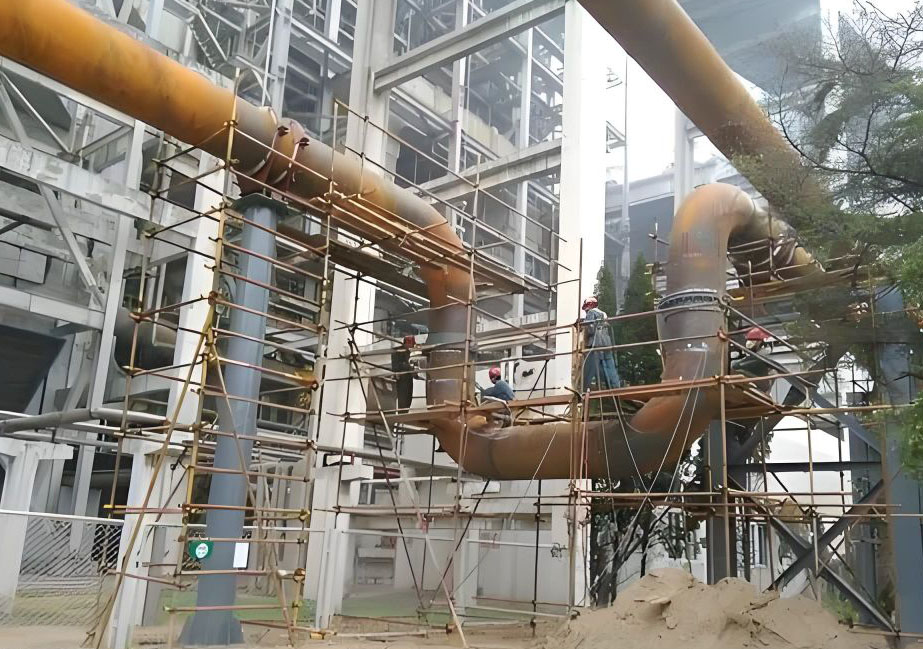

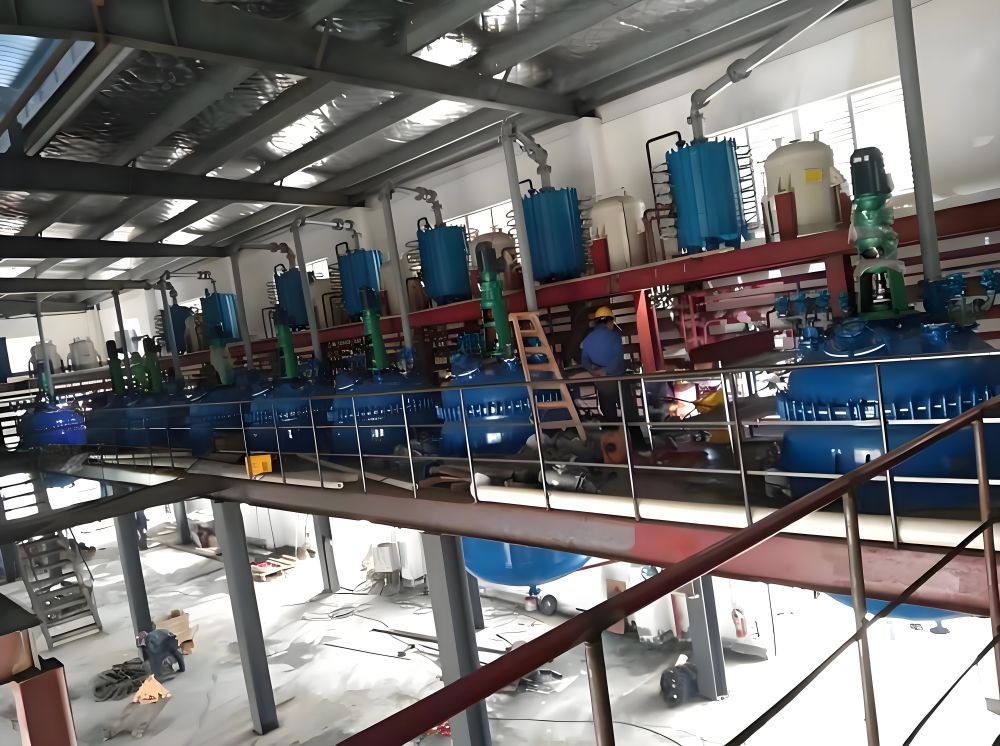

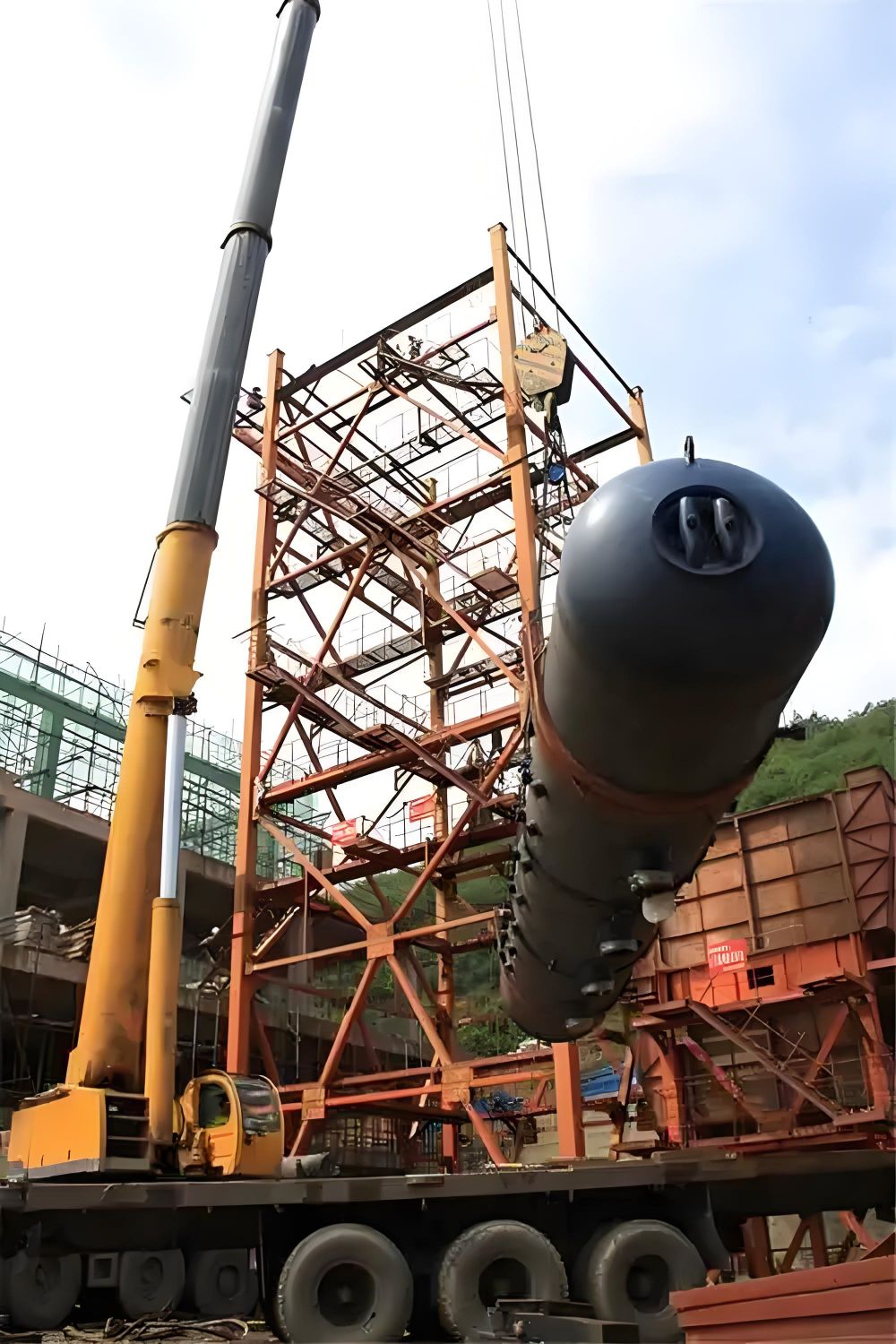

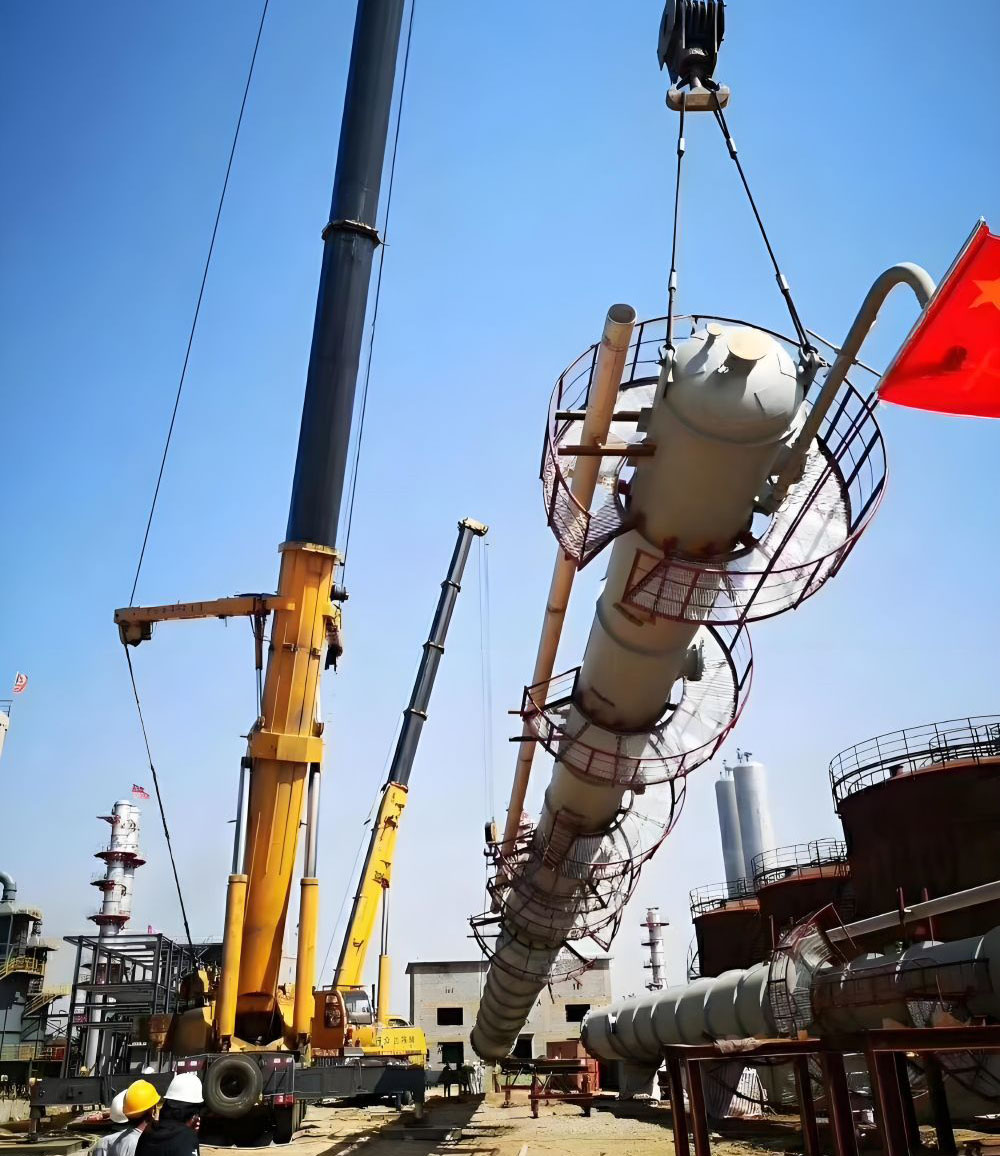

化工設備現場安裝圖紙是化工設備設計、制造、安裝和維修過程中的重要技術文件。它詳細描述了設備的結構、各部件的裝配關系、安裝要求以及相關的技術規格和尺寸。以下是關于化工設備現場安裝圖紙的詳細說明：

　　一、圖紙內容

　　化工設備現場安裝圖紙通常包含以下基本內容：

　　一組視圖：用以表達化工設備的工作原理、各部件間的裝配關系和相對位置，以及主要零件的基本形狀。這些視圖可能包括主視圖、俯視圖、左視圖等，具體數量根據設備復雜程度而定。

　　尺寸標注：包括特性尺寸、裝配尺寸、安裝尺寸、外形(總體)尺寸等。特性尺寸反映設備的主要性能、規格;裝配尺寸表示零部件之間的裝配關系和相對位置;安裝尺寸用于指導設備在基礎或其他支架上的安裝;外形尺寸則確定設備所占的空間。

　　技術特性表：表明設備的主要技術特性，如工作壓力、工作溫度、設計壓力、設計溫度、物料名稱等。對于不同類型的設備，技術特性表的內容可能有所不同。

　　技術要求：用文字說明在圖中不能(或沒有)表示出來的內容，包括設備在制造、試驗和驗收時應遵循的標準、規范或規定，以及對于材料、表面處理及涂飾、潤滑、包裝、運輸等方面的特殊要求。

　　零部件序號、明細欄和標題欄：列出圖紙中所有零部件的序號、名稱、規格、數量等信息，方便查閱和管理。

　　二、表達方法

　　化工設備現場安裝圖紙的表達方法應與化工設備結構特點相適應，具體方法包括：

　　視圖配置靈活：俯(左)視圖可以配置在圖面上任何適當的位置，但必須注明“俯(左)視圖”的字樣。

　　多次旋轉的畫法：由于設備殼體四周分布有各種管口和零部件，為了在主視圖上清楚地表達它們的形狀和軸向位置，主視圖可采用多次旋轉的畫法。

　　局部放大和夸大畫法：設備上某些細小的結構或尺寸過小的結構，無法按比例畫出時，可采用局部放大或夸大畫法。

　　斷開和分段(層)的畫法：當設備總體尺寸很大且部分結構形狀相同時，可采用斷開畫法或分段(層)畫法以節省圖紙空間并便于表達。

　　簡化畫法：對于設備上已有零部件圖或已用其他方法表示清楚的結構，圖紙上允許用單線示意畫法或簡化畫法表示。

　　三、閱讀和使用

　　在閱讀和使用化工設備現場安裝圖紙時，應注意以下幾點：

　　了解設備的基本信息：通過查看標題欄和明細欄了解設備的名稱、規格、零部件信息等。

　　分析視圖和尺寸：通過視圖分析了解設備的結構、裝配關系和尺寸信息;通過尺寸標注了解設備的具體尺寸和技術要求。

　　理解技術要求：仔細閱讀技術要求部分，了解設備在制造、安裝和使用過程中的特殊要求和注意事項。

　　參考相關標準和規范：在閱讀圖紙時，應參考相關的標準和規范以確保圖紙的準確性和可靠性。

　　總之，化工設備現場安裝圖紙是化工設備安裝過程中不可或缺的技術文件。它詳細描述了設備的結構、裝配關系、安裝要求和技術規格等信息，為設備安裝提供了重要的指導和依據。
